Acoplados playos

Acoplado playo con rampas rebatibles para carga y transporte de maquinaria pesada

El acoplado playo de Gomatro está diseñado para el transporte de maquinaria agrícola, vial e industrial, combinando una plataforma recta de 10 metros con rampas traseras rebatibles con resorte de 2,6 metros que facilitan el ascenso y descenso de equipos autopropulsados. Su chasis de vigas doble T con refuerzos longitudinales y piso a 1,1 metro de altura desde el suelo garantiza estabilidad estructural con una capacidad máxima de 23.100 kg. El tren de rodamiento de 3 ejes con suspensión semielíptica diferenciada —11 hojas en delanteros y 10 hojas en traseros— junto con el sistema de frenos spring brake, aseguran un comportamiento seguro en ruta. Las 10 argollas de amarre distribuidas a ambos lados de la plataforma completan un equipo pensado para operaciones exigentes, cumpliendo con la Ley de Tránsito 24449/95.

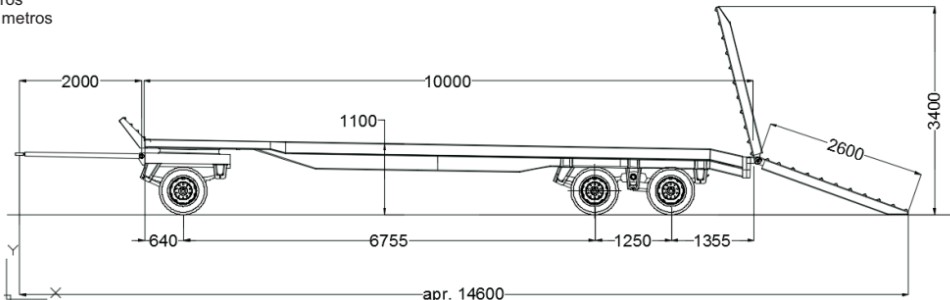

Dimensiones standard

largo: 10 metros / ancho: 2,6 metros / altura planchada/suelo: 1,1 metro (vacío) / largo lanza: 2 metros / largo rampas: 2,6 metros tara: 5400 kg / C.Max: 23100 Kg

Acoplado playo

CHASIS

La configuración de la viga principal es una estructura de dos vigas de tipo doble T de acero de alta resistencia, reforzada internamente con travesaños plegados para permitir ser transitado sin deformación.
Base: compuesta por teleras de chapa de acero, las cuales sostienen refuerzos longitudinales que soportan el piso y lo refuerzan de modo que permiten la carga segura de elementos a trasladar.
Posee una plataforma recta con una caída trasera en 10 m de longitud y 2,6 m de ancho apta para cargar con ingreso por la parte trasera a través de rampas rebatibles reforzadas con movimiento con resorte de 2,6 m de longitud.
Plataforma de 1,1 metro de altura desde suelo.
Las dimensiones de la unidad están diseñadas de modo de no exceder las máximas admitidas por la reglamentación vigente; Ley de tránsito 24449/95, decreto reglamentario 779/95, utilizando vehículos tractores disponibles en el mercado.

ACOPLAMIENTOS

Provisto de 3 ejes tubulares trocha 1890 de 5 1/4″ con masas disco de Ø 17,5″ de 10 bulones de acero para uso con llantas disco de acero.
Los ejes se vinculan a la unidad mediante suspensión mecánica de elásticos delanteros de 11 hojas x 75mm y traseros de 10 hojas x 75mm.
La unidad cuenta con instalación de frenos típico con zapatos de 8″ con sistema spring brake.
Ojal de lanza toroidal homologado vinculado a las vigas lanza de acero a 2 m con cadenas de seguridad.
De serie se proveen 4 (cuatro) llantas disco sin cámara de chapa por cada eje mas 1 llanta de auxilio, no incluye neumáticos.
La unidad cuenta con 10 argollas de atadura (5 por lado) para amarre de la carga.
